如何設計計算錘式破碎機的主軸、錘架與篩子？

主軸、錘架與篩子是錘頭破碎機的主要零零件，在設計錘頭破碎機的過程當中，要正確設計計算主軸、錘架及篩子。

錘式破碎機主軸與軸承的計算

整個轉子的零件都由主軸來支撐，主軸又裝在機架側壁流動軸承中，破碎板工作時所出現的撞擊力也由主軸承受，因此，要求主軸的材料會有提高的受力性能和韌性，主軸有圓形斷面和方形斷面兩種，后者是錘架活套在主軸上不用平鍵銜接。由于錘頭破碎機外載荷很難準確，故通常可按前聯邦德海因利希·阿·莫林計算式計算，影響在主軸上的相當彎矩（N.m）：

，式中Mk是影響在主軸上的彎矩，Mk=1/8.Gr；Gr是轉子總性能（N）；Mn是影響在主軸上的扭矩，Mn=974P/n，P是電機動率（kw），n是主軸轉速（r/min）。

已知Md值后，便可計算主軸尺寸，較后再根據實際資料進行修正。

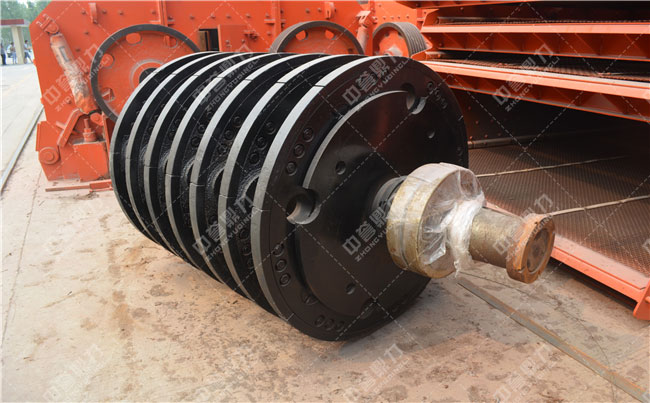

錘式破碎機錘架與轉盤

錘架的影響，主要是通過轉盤與銷軸將主軸與錘子銜接起來，錘架是由多個轉盤和壓緊轉盤、銷軸等構成，錘架是靠兩端壓緊轉盤和鎖緊螺母不變在一起，錘子就裝在銷軸上，轉盤有三角形、圓形和十字形多種，不論哪種形式，在受力性能、剛度許可條件下，盡可能減少性能，由于錘頭破碎機與反擊式破碎機不同，它僅僅是靠錘子的動能來完畢對石子破碎。

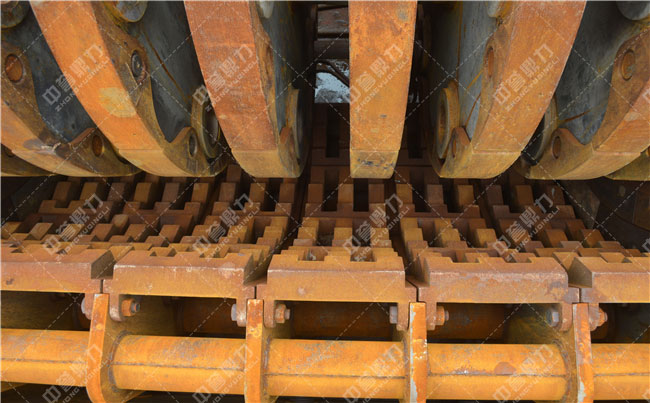

錘式破碎機蓖條篩

蓖條篩就是用箅條做成的篩子，箅條的排列形式是與錘子運動方向垂直，與轉子的回轉半徑有須空間的圓弧狀，合格機械通過斷面形狀有三角形、矩形和梯形三種，通常常使用錳鋼鑄成。
