錘式破碎機的轉子圖解，轉子結構介紹

錘式破碎機是使用的破石機械之一，其在礦山、冶金、公路、建材等工業已經有了普遍的運用，而轉子是錘式破碎機運行中的一個零件，工作性能的好壞直接影響到碎石機的生產效能，錘式破碎機轉子支承在兩個滾動軸承上，軸承用螺釘不變?cè)谙聶C(jī)架的支座上，除螺釘外，還有兩個定位銷釘不變著軸承的距，另外，為了使轉子在操作中儲存須的動能，在主軸的一端裝有飛輪，錘式破碎機的轉子由主軸、錘架、錘頭和飛輪等幾部分組合，本文主要對錘式破碎機轉子的結構組合進行簡單介紹。

1、主軸

主軸是錘式破碎機支撐轉子的主要零件，承受來自轉子、錘頭的重量、打擊力，因此要求主軸的材料擁有提高的受力性能和韌性，設計中選擇的是35號硅錳鉬釩鋼鍛造，主軸的端面為圓形，很大的直徑為130毫米，軸承處為80毫米，錘架用b×h×L=32×18×810毫米的平鍵與軸銜接。

2、錘架

錘架是用做懸掛錘頭的，它不起破碎石頭的影響，但錘式破碎機在操作過程當中，錘架還是要獲得巖石沖擊和摩擦而造成磨損，因此錘架也要求有須的性，錘架上的錘架銷軸孔共有12個，分成了兩組，分別設計在直徑為490毫米和520毫米的圓周上，新?lián)Q的錘頭可以先掛在直徑為490毫米的軸孔上，當錘頭磨損后還可以繼續使用，把這類有些磨損的錘頭掛在直徑為520毫米的軸孔上又可以繼續用了，這樣做既可以延伸錘頭的使用使用時間，又能錘式破碎機的破碎成效，縮小修護成本。

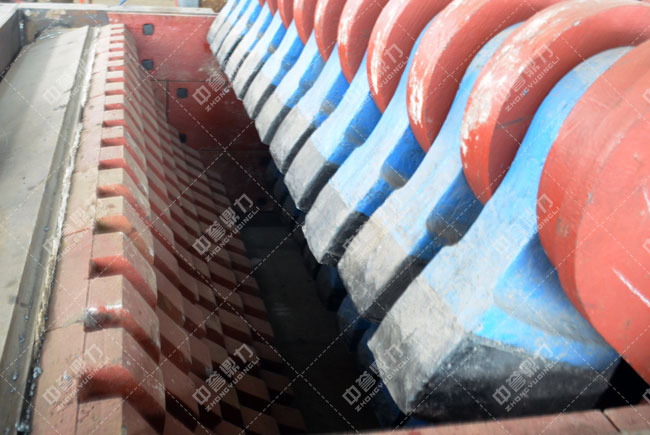

3、錘頭

錘頭是錘式破碎機的主要工作零件，錘頭的重量、形狀和材料對碎石機的產能有很大影響，錘頭動能的大小與錘頭的重量成正比，即錘頭越重、錘頭的動能、越粗碎碎效能越高，但錘頭的重量越大，操作起來出現的離心力也越大，對錘式破碎機轉子的其余零件，都要出現影響和傷害，因此，錘頭的重量要適中，正確選擇錘頭的材料是很重要的，普通碳素鋼制作錘頭用做破碎石塊，幾天之內就會磨損掉，而用高錳鋼鑄造錘頭，通過熱處置，使它的表面硬化，則可以使用較。

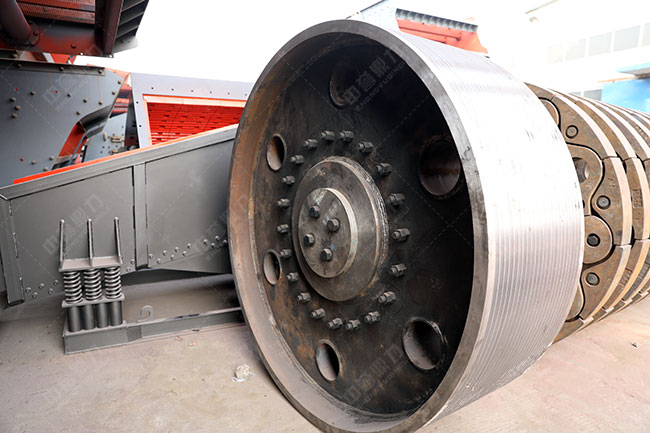

4、飛輪

飛輪的主要影響是使碎石機的轉子，在操作中存儲須的動能，而碎石機在運行中的效能，減少碎石機的動力消耗，也就是說，當碎石機正常操作時，飛輪便存儲須的能量，電機也不致過負荷，當碎石機送料過量或許進入大塊時，飛輪便將動能放出，提高碎石量，從而使電機不致載操作，起到了須的保護影響。
