簡擺式顎式破碎機屬于六桿機構中曲柄雙搖桿機構的運用，其中曲柄為主動件，動顎心軸位置提高處置了通常簡擺式顎式破碎機的不足，即解決了動顎頂部與底部程度行程的不同，提高了物流流量。

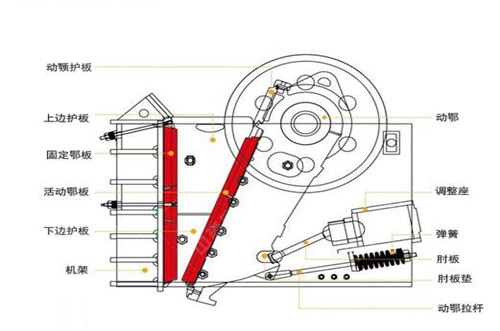

簡擺式顎式破碎機的結構了解與修改

簡擺式顎式破碎機的動顎垂直行程小，盡管克服了簡擺式顎式破碎機垂直行程大的不足，但它的頂部程度行程小(機腔頂部皆為較大的礦塊，欲破碎它們，所需較大的程度行程)，因此，該碎石機不能盡可能符合巖石破碎所要求的壓縮量，破碎成效差，假如添加動顎頂部的程度行程，則會使底部程度行程添加，從而形成機械粒度更加不均勻，為了解決這一缺陷，在借鑒外經驗的基礎上，將通常簡擺式顎式破碎機修改為心軸上提式，即把動顎心軸的位置提高，并向前移動至機腔嚙角的分角線上，修改后的結構如下圖2所示。

圖2 修改后的簡擺式顎式破碎機的結構原理示意圖

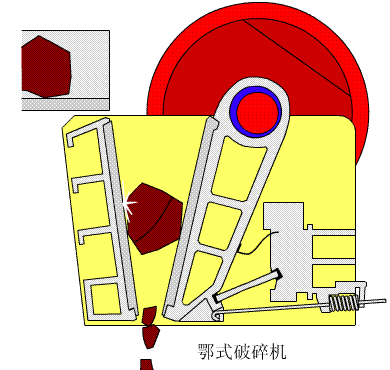

簡擺式顎式破碎機的運行原理

通過動顎的時間性運動來破碎加工原料，在動顎繞懸掛心軸向不變顎擺動過程當中，位于兩顎之間的加工原料便取得擠壓、劈裂和彎曲等面影響，啟動時，壓力較小，使加工原料的體積縮小，加工原料之間互相挨近、擠緊，當壓力上升到過加工原料所能承受的受力性能時，即出現破碎，當動顎離開不變顎向反方向擺動時，加工原料靠自重向下運動，動顎的每一個時間性運動都會使加工原料取得一次壓碎影響，并向下排送一段距離，通過如果干時間后，被破碎的加工原料便從出料口排出機外。

簡擺式顎式破碎機結構性能的選擇與計算

1、給礦口與出料口的尺寸：給礦口直徑（B）和出料口較小直徑可南下式計算；B = (1．1—1．25)Dmax ，e = Dmax - s= (1／5～1／7)B， 式中：Dmax為加工原料較大尺寸；s為動顎的擺動行程。

2、嚙角：嚙角為經驗值，可取嚙角α=22°～24°。

3、動顎的擺動行程：經驗數值，動顎的擺動行程s=12—15毫米。

4、偏心軸的偏心距：偏心距r≈s。

5、機腔高度與形狀：機腔的高度H =(2．25—2．5)B，使用曲線型機腔，與直線型機腔相對，曲線型機腔有以下特點：①生產率高；②破碎比大，機械粒度均勻；③ 機腔下端襯板的磨損度小，延伸了襯板的使用使用時間；④ 動力消耗小。

6、動顎軸承距給礦口平面的高度：簡擺式顎式破碎機動顎軸承距給礦口平面的高度h為：(0．37—0．4)L不小于h不小于0．2L，根據試驗，當生產率符合較大值時，動顎懸掛點的滿意高度為h= (0．37～0．5)L，式中L為動顎長度。

7、偏心距對連桿長度的比值(λ)：對于中小產量碎石機，通常r= l／65 — l／85，l= (0．85 l~0．9)L。

結構的計算機輔助設計

1、推力板長度：Kmin = 16．5r，Kmax = 25r。

2、結構：根據所求的量為幾何聯系，用計算機進行輔助設計，憑借CAD繪出結構圖，并用DIS噸命令測出前后推力板K1、K2的長度，擺動角α和推力歪斜度β，如圖3所示。

圖3 簡擺式顎式破碎機CAD結構示意圖

工作性能的選擇與計算

1、動顎的擺動次數(偏心軸轉速)：n=665(tgαl+tgα2)／s) 1/2。

2、生產率：Q =K1K2q0eδ／1．6(t／h)式中：K1為巖石可碎性系數；K2為粒度修正系數；q0為單位出料口直徑的產能，t／毫米 ·h；δ為巖石的松散比密度，t／m3。

3、電機的功率：N ≈ 1OLHsn ．式中：H為不變顎板的計算高度，m。

4、破碎力：Pmax = qLH 式中：Pmax 為較粗碎碎力。

5、破碎功：W = s' F = s' Pmax ，式中：s' 為破碎力到影響點的行程。

6、各零件的受力了解，計算簡擺式顎式破碎機各個零件的受力性能和剛度以前，須先求得影響在各個零件上的外力，計算破碎力Pjs 是這些外力的原始數據，根據Pjs 憑借圖解法就夠了求得各個零件上的計算載荷，各零件受力如圖4，可求得各項力的值。

圖4 簡擺式顎式破碎機各零件受力圖

結論

動顎心軸位置提高而且向前移動到機腔嚙角分線上處置了通常簡擺式顎式破碎機的不足，即解決了動顎頂部與底部程度行程的不同，提高了物流量，在原有生生產能力的基礎上大大添加了破碎量，使碎石機朝著大生產能力化、高生產率的方向發展，增大了簡擺式顎式破碎機的運用范圍，此時由于使用計算機輔助設計，憑借CAD的繪圖，DIS噸無需人工測量，縮小了手工設計供應的大量誤差，添加了碎石機結構設計的準確性。
