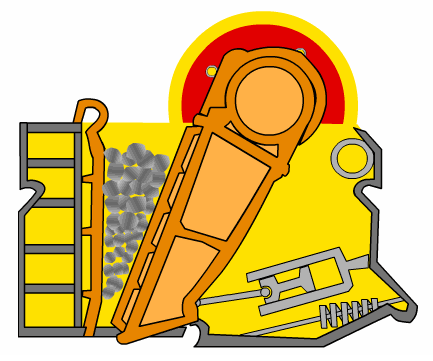

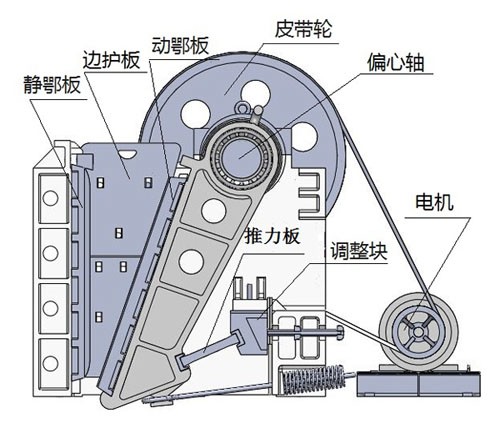

顎式破碎機主要由機架、動顎、偏心軸、顎板、調改座等零件組合。工作時電機通過V型皮帶經皮帶輪驅動偏心軸，使動顎根據須的軌跡進行運動，進入破裂腔內的加工原料在兩顎板之間受壓碎、劈裂和彎曲影響而被破裂，經破裂后的加工原料在本身重量的影響下由出料口排出。

1、機架部

機架為鋼板焊接結構并經退火處置。機架前墻板上裝有不變顎板。在機架內側破裂腔處裝有左、右邊護板，免得機架內側壁的磨損。在機架前墻板上破裂有4個φ33孔，拆卸不變顎板時用棍棒撞擊不變顎板以便于拆卸，在機架的側墻板上破裂有φ40孔，拆卸邊護板時用棍棒撞擊邊護板以便于拆卸。

不變顎板、左右邊護板均為高錳鋼鑄件（磨損件），要憑借破裂加工原料的特性按時改換。改換不變顎板時要先將邊護板螺釘松開，邊護板拆掉后，再用棍棒撞擊不變顎板，待不變顎板與機架前墻板脫開后再將不變顎板拆掉、吊出。安裝不變顎板的順序應與拆卸順序相反，先將不變顎板裝到位后再安裝邊護板。邊護板安裝時其兩側邊須分別與不變顎板及機架上焊接的楔塊擠緊。留意待邊護板安裝到位后須用邊護板螺釘拉緊。

2、肘板

肘板一端支撐在動顎底部，另一端支撐在調改座上，并與其形成滑動接觸。肘板除支撐動顎外，還有當外來不能破裂的異物進入破裂腔內，碎石機負荷突然添加的狀況下，本身立即折彎或斷裂，從而保護其它零件不受損傷。

3、調改部

機架后壁的頂桿和調改墊板可用做憑借用戶的所需調改出料口的大小，從而限制出料粒度。留意：調改頂桿時須將彈簧松開，墊板添加后再將頂桿退出，彈簧拉緊。

4、彈簧拉桿系統

設備的彈簧拉桿系統由拉桿、彈簧，螺母等零件組合，用在pe鄂破機整個運動機構的緊密配合，及均衡動顎與肘板在工作時出現的慣性力。彈簧預壓力不易過大，只要解決肘板與動顎、肘板與調改座間的沖擊響聲就夠了。
