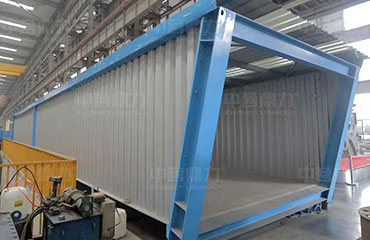

中譽鼎力DL組裝式廊道是砂石料運輸設備封閉化設計的模塊化裝置。

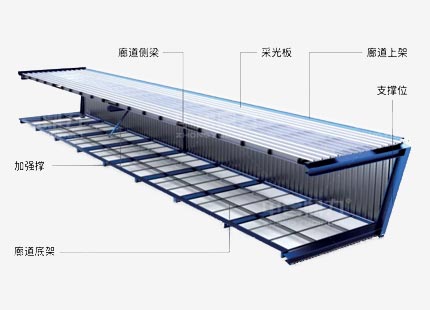

組裝式廊道其組成結構有廊道底架、廊道上架、廊道側梁、加強撐、采光板、支撐架、波紋腹板等,內部有電纜橋架、攝像頭、照明燈安裝位置。
組裝式廊道有800mm人行通道、500-600mm檢修走道,可控過監控系統監控廊道內砂石輸料皮帶機運行情況,根據實際情況定位維修。

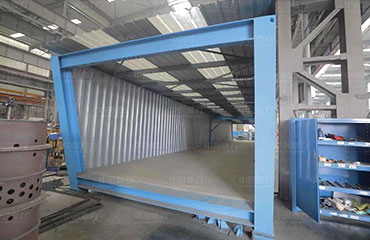

模塊化設計,可直接通過吊車吊裝拼接,相比傳統皮帶機廊道的設計,能大幅度縮短安裝周期,節省施工成本。

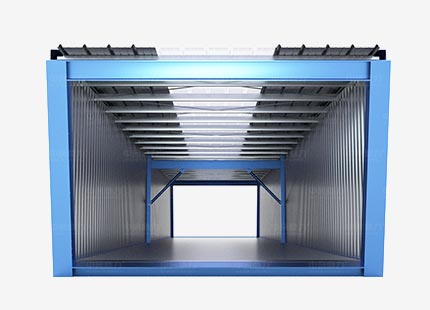

廊道設有人行通道、檢修走道,廊道頂部有采光板,內部可安裝照明裝置及監控攝像頭,可監控皮帶運行情況。

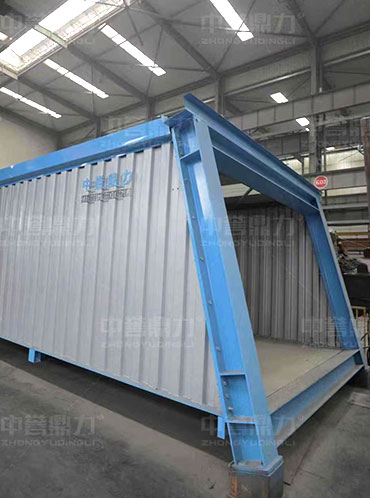

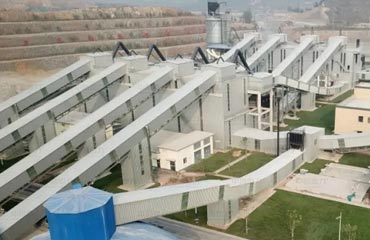

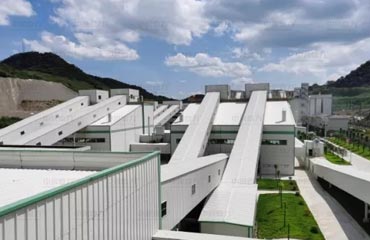

DL組裝式廊道整體化設計,側板采用波紋板材,外形美觀,廊道拼接安裝,整個砂石料運輸輸送環節統一化體現。
傳統礦山皮帶廊道建設成本較大,需要現場布置廊道股價,鋪搭彩鋼板等,輸送機廊道工程量較大,勞動成本高。
皮帶機型號 | 廊道寬 D(側板中心距)mm | 廊道高度 (mm) |
---|---|---|
B00 | 2950 | 2200 |
B1000 | 3150 | 2200 |
B1200 | 3400 | 2200 |
B1400 | 3600 | 2200 |
B1600 | 3850 | 2500 |
B1800 | 4050 | 2500 |
B2000 | 4250 | 2500 |
注*長度L=6m、9m、12m、15m、18m、21m、24m、27m、30m廊道角度≤16°,人行通道寬800mm,檢修走道寬500-600mm。
*鑒于不同砂石料輸送工藝,不同使用方式,廊道寬度和長度可能會有差異,具體要以石機工藝為準。
皮帶輸送機廊道尺寸根據需求不同,尺寸大小不一,廊道長度有6m、9m、12m、15m、18m、21m、24m、27m、30m。廊道角度≤16°,皮帶輸送機廊道設單側走道寬度0.8米,檢修走道寬0.5-0.6米。
如果您希望獲得準確的報價,建議您提供這些信息給我們:預期產量、物料類型,成品料要求,現場安裝條件等信息。
