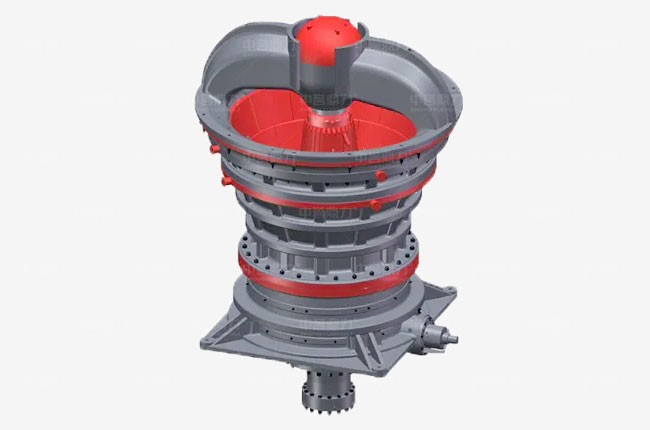

液壓旋回破碎機介紹

液壓旋回破碎機是傳統旋回破基礎上增加液壓裝置，可方便調整出料大小及非破碎物料的自動排料保護，液壓旋回破碎機可破碎鐵礦石、鵝卵石、玄武巖等各種硬度的巖石物料，一般用于大型礦山、建材、冶金等行業，多用于粗碎階段。

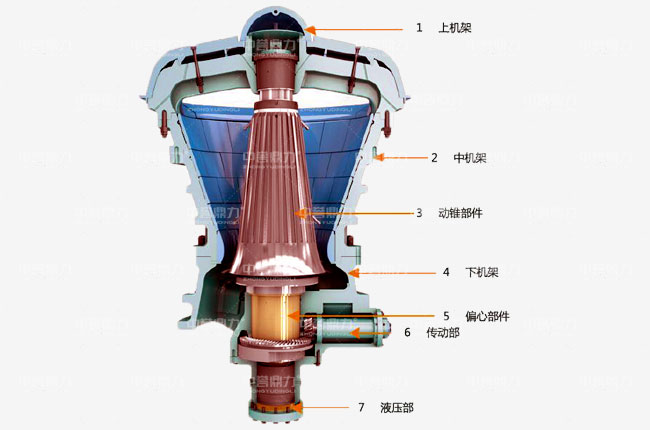

液壓旋回破結構圖

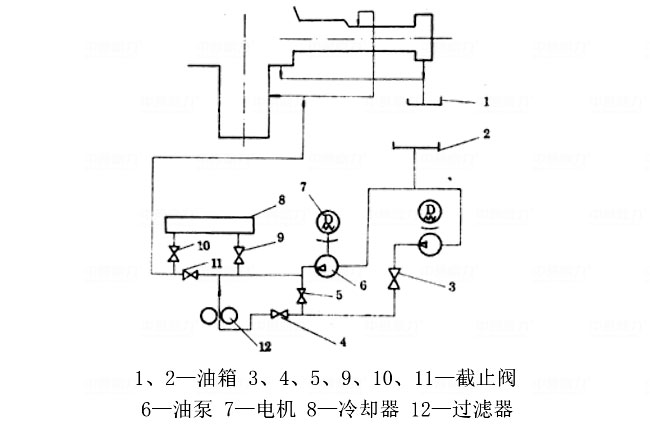

液壓旋回破組成結構包括上機架、中機架、動錐部件、下機架、偏心部件、傳動部、液壓部、橫梁部、機座部、干稀油潤滑系統組成。

動錐部件主軸和動錐為一體，上端置于橫梁銅套孔內，下端插在偏心軸套內，在機腔內做旋回運動。

偏心部件由電機通過圓錐齒輪和三角帶驅動。

液壓旋回破碎機的工作原理

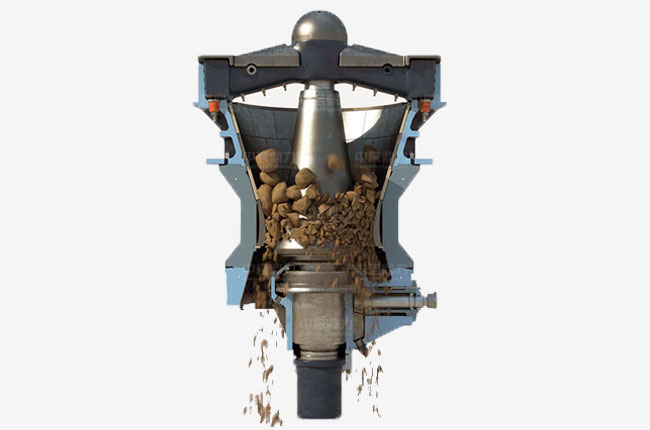

液壓旋回破碎機工作時，破碎腔內動錐做旋回運動，通過動錐靠近遠離定錐實現對物料的擠壓和彎曲破碎，符合出料要求的通過排料口排出機外。

液壓旋回破碎機排礦口間隙調整

液壓旋回破碎機動錐指示儀可顯示動錐的高度，增加出料寬度，可以將動錐下降，縮小排礦口，動錐上升即可，不過要注意設備在負荷運轉時不要調整排礦口大小。
